Sie werden manchmal auch als Zyklonfilter bezeichnet und zählen zu den effektivsten Trennvorrichtungen, die in verschiedenen industriellen Filtrationsanwendungen eingesetzt werden. Ein Hydrocyclone wird häufig eingesetzt, um feste Partikel effizient aus Flüssigkeiten zu entfernen.  Dies geschieht aufgrund der hohen Rotationskräfte, die im Inneren eines Kegelbehälters entwickelt werden, und zwar ohne bewegliche Teile im Inneren, was sie sehr zuverlässig und wenig störanfällig macht.

Funktionsprinzip eines Hydrozyklonfilters

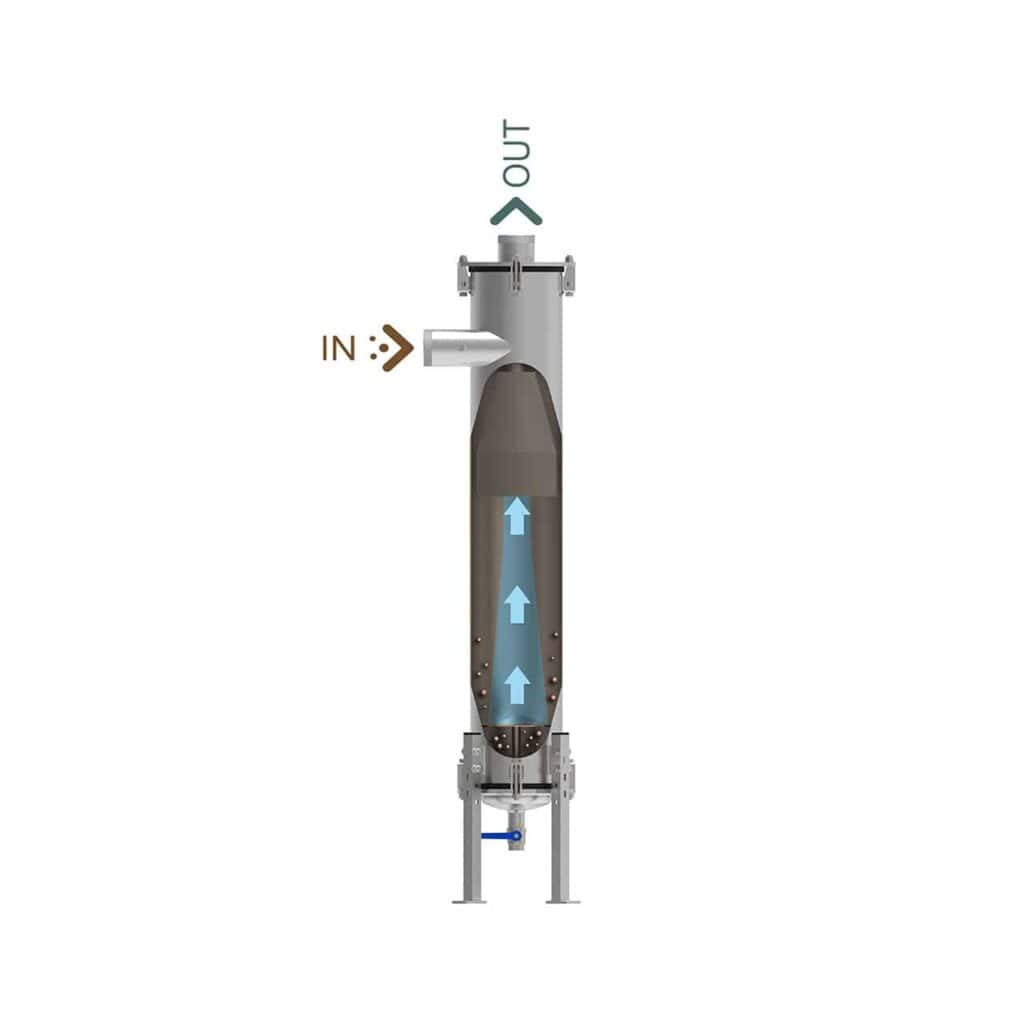

Die Funktionsweise eines Hydrozyklons basiert auf dem Prinzip der Zentrifugalkraft, genau wie bei einem Wirbelzyklonfilter. Ein Gemisch aus flüssigen und festen Partikeln wird mit hoher Geschwindigkeit in den zylindrischen Teil eines Hydrozyklons eingeleitet. Dadurch entsteht eine Wirbelbewegung, die Zentrifugalkräfte erzeugt, durch die schwere Feststoffteilchen nach außen zu den Wänden hin bewegt werden. Schließlich werden diese Partikel durch einen Unterlauf am Boden des Zyklons ausgetragen. Die geklärte Flüssigkeit bewegt sich in der Zwischenzeit zur Mitte des Zyklons und verlässt ihn durch einen Überlauf an seiner Oberseite.

Wichtigste Komponenten

• Einlass: Dies ist der Einlasspunkt für die verunreinigte Flüssigkeit in den Hydrozyklon, die tangential eingeleitet wird und so die gewünschte Wirbelbewegung für die Abscheidung verursacht.
• Zylindrischer Abschnitt: Der obere Teil eines Hydrozyklons, in dem die primäre Trennung der Feststoffe von der Flüssigkeit stattfindet.
• Konischer Abschnitt: Es ist der untere konische Bereich, in dem der Trennungsprozess immer intensiver wird, je weiter die Partikel nach unten gelangen.
• Unterlauf-Auslass: Ganz unten, ein Auslass, der die konzentrierten Feststoffe am Ausgang aufnimmt.
• Der Überlaufauslass ist der Auslass am oberen Ende, durch den die gereinigte Flüssigkeit abgeleitet wird.

Anwendungen der Filtration

Hydrozyklonfilter sind aufgrund ihrer Effektivität und Benutzerfreundlichkeit weit verbreitet. Einige der wichtigsten Anwendungen sind:

Bergbau und Mineralienverarbeitung.

Ein Hydrocyclone kann verwendet werden, um Erzpartikel von Wasser oder anderen Flüssigkeiten zu trennen und so die Effizienz bei der Mineralverarbeitung zu erhöhen. Andererseits werden sie zur Klassifizierung von Schlämmen verwendet. Sie können auch zur Klassifizierung von Feststoffen in einem Schlammverarbeitungssystem eingesetzt werden, um die Partikelgrößenverteilung der nachfolgenden Verarbeitungsgeräte zu steuern.

Aufbereitung von produziertem Wasser in der Öl- und Gasindustrie

Ein Hydrozyklon kann als Sandabscheider eingesetzt werden, um Sand und andere feste Partikel aus dem geförderten Wasser zu entfernen und es für die Wiederverwendung oder Entsorgung vorzubereiten.  Ein Hydrocyclone wird auch für die Aufbereitung von Bohrspülungen eingesetzt. Dabei werden unerwünschte Feststoffe entfernt, sodass die Spülung recycelt und wiederverwendet werden kann.

Lebensmittel- und Getränkeindustrie

Klärung von Saft: Hydrozyklone eignen sich zur Klärung von Saft und ähnlichen Flüssigkeiten, da sie Schwebstoffe effizient entfernen.

Stärketrennung: Diese Separation entfernt Stärke aus Kartoffelverarbeitungsanlagen. Sie hilft, das in die Anlage zurückfließende Wasser zu reinigen und die Stärke zurückzugewinnen.

Industrielle Abwässer

Hydrozyklonfilter werden bei der Vorbehandlung von Abwässern eingesetzt. Ein Hydrocyclone kann bei der Behandlung von Industrieabwässern schwere Feststoffe bereits in der ersten Stufe entfernen und so die Belastung der weiteren Filter und Klärbecken verringern.  Und sogar zur Reduzierung der Belastung. Dies trägt dazu bei, die Belastung der nachgeschalteten Filtersysteme zu verringern, was zu einer verbesserten Effizienz und Gesamtleistung führt.

Chemische Verarbeitung

• Klärung von Lösungen: Hydrozyklone klären Lösungen, indem sie Ausfällungen entfernen und so garantieren, dass die chemischen Produkte chemisch rein sind.
• Katalysator-Rückgewinnung: Sie gewinnen Katalysatorpartikel aus Flüssigkeitsströmen zurück. Daher ist es einfach, den Katalysator herauszunehmen und wiederzuverwenden.

Vorteile von Hydrozyklonen

Hydrozyklone bieten eine ganze Reihe von Vorteilen. Diese sind hauptsächlich auf ihre Konstruktion zurückzuführen. Da ein Hydrozyklon ohne bewegliche Teile arbeitet, lassen sich Wartungs- und Betriebskosten reduzieren und gleichzeitig eine hohe Zuverlässigkeit erreichen. Sie haben eine hohe Effizienz sowohl für feine als auch für grobe Partikel, so dass die Qualität der Infiltration gleich bleibt. Außerdem ist diese Konstruktion so kompakt, dass sie sich problemlos in bereits bestehende Systeme einfügen lässt. Das bedeutet also, dass nur wenige Änderungen erforderlich sind, um sie funktionsfähig zu machen. Gemäß dem obigen Abschnitt spiegelt diese Flexibilität der Hydrozyklone, die in verschiedenen Branchen eingesetzt werden können, ihre Anpassungsfähigkeit und hervorragende Effizienz wider.

Einige bewährte Praktiken bei der Verwendung von Hydrozyklonen bestehen darin, am besten in Fällen mit einer genau definierten Größenverteilung zu arbeiten. Ein einfaches Verständnis der Partikelgrößenverteilung führt zu einer maximalen Effizienz. Dies macht es ausdrücklich erforderlich, den Druckabfall im System zu berücksichtigen, um einen ordnungsgemäßen Betrieb ohne übermäßige Belastung des Systems zu gewährleisten. Damit wird erneut bestätigt, dass die Effektivität von Hydrozyklonen von der Feststoffkonzentration in der Aufschlämmung abhängt; daher muss diese im Prozess reguliert werden.

Zusammenfassend lässt sich also sagen, dass Hydrozyklonfilter im industriellen Bereich, wo eine klare und zuverlässige Trennung von festen und flüssigen Phasen erforderlich ist, eine hohe Leistung erbringen können. Dies kann auch mit einer Art von Zyklonabscheider realisiert werden. Da sie so konstruiert sind, dass sie mit verschiedenen Arten von Verunreinigungen umgehen können, werden sie für die meisten Filtrationsanwendungen eingesetzt. Im Bergbau, in der Öl- und Gasindustrie, in der Lebensmittel- und Getränkeindustrie, bei der Wasseraufbereitung und bei chemischen Prozessen tragen Hydrozyklone zuverlässig zur Verbesserung der Prozesseffizienz und -qualität bei.
